中央空调系统的构造与认识
中央空调系统的分类
1按空气处理设备的设置情况分类

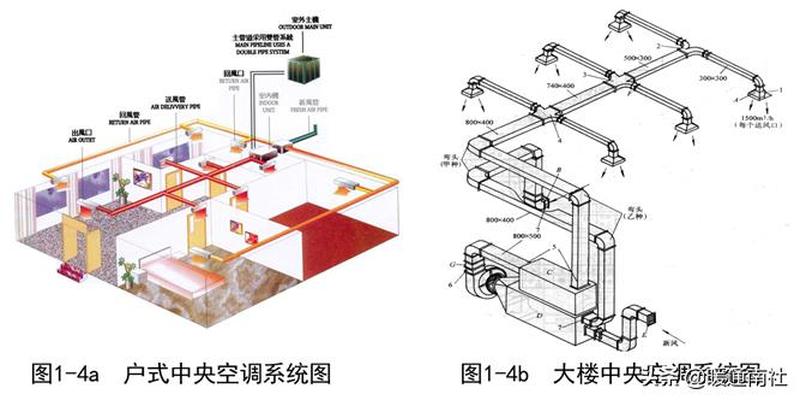

1集中式系统
将空气处理设备及其冷热源集中在专用机房内经处理后的空气用风道分别送往各个空调房间的空调系统称为集中式系统它是一种出现最早迄今仍然广泛应用的最基本的系统形式

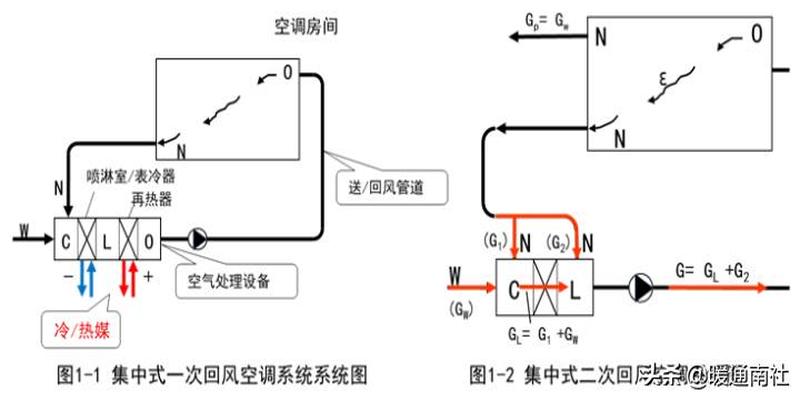

1一次回风
回风与室外新风在喷水室或表面式空气冷却器简称表冷器前混合
2二次回风
回风与新风在喷水室或表冷器前混合并经热湿处理后再次与回风混合
2半集中系统
既有对新风的集中处理与输配又能借设在空调房间的末端装置如风机盘管对室内循环空气作局部处理兼具前两种系统特点的系统称为半集中式系统
风机盘管加新风空调系统是目前应用最广最具生命力的系统形式水管路送至各个房间的末端风机盘管如图13所示
风管道送至各个房间的风口
3全分散系统
1将空气处理设备冷热源设备和风机紧凑地组合成为一个整体空调机组可将它直接装设于空调房间或者装设于邻室借较短的风道将它与空调房间联系在一起
2这种空调方式称为全分散式或局部式空调方式例如窗式空调器分体式式空调器
2按承担室内空调负荷所用的介质分类
1全空气系统

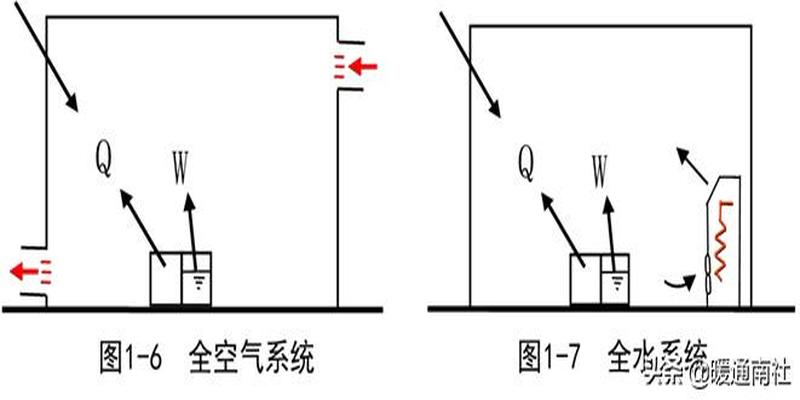

全部由集中处理的空气负担室内空调负荷如图16所示
由于空气的比热小通常这类空调系统需要占用较大的建筑空间但室内空气的品质有保障
2全水系统
全部由处理过的水冷媒水负担室内空调负荷例如单一的风机盘管机组系统
由于水的比热大于空气的比热在相同情况下空调系统所占用的建筑空间较少
这种系统不能解决空调房间的通风换气问题通常情况下不单独使用

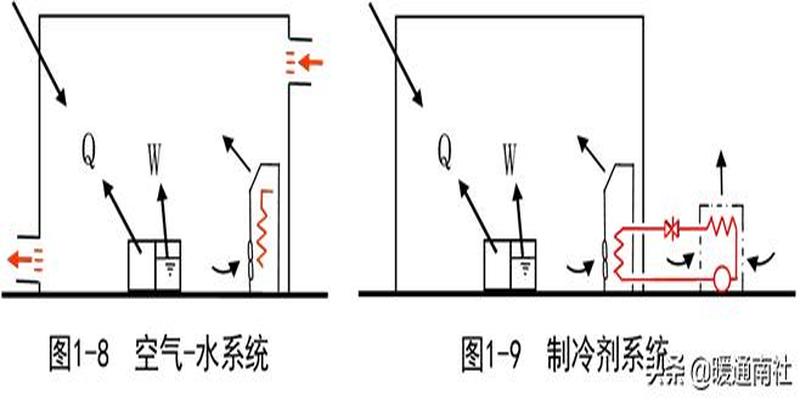

3空气水系统
由处理过的空气和水共同负担室内空调负荷如新风机组与风机盘管机组并用的系统
这种系统有效地解决了全空气系统占用建筑空间多和全水系统不能通风换气的问题
在对空调精度要求不高和舒适性空调的场合广泛地使用这种系统
4制冷剂系统
将制冷系统的蒸发器直接放在室内吸收余热余湿的空调系统例如单元式空调系统窗式空调器分体式空调器如图19所示
目前管道内制冷剂的输送距离可达50160m再配合良好的新风和排风系统使得制冷剂系统在小型空调系统和旧房加装的空调系统中广泛地被采用
这种系统的优点在于能量利用率高占用建筑空间少布置灵活可根据不同房间的空调要求自动选择制冷或供热
3按集中式空调系统处理的空气来源分类
1封闭式系统

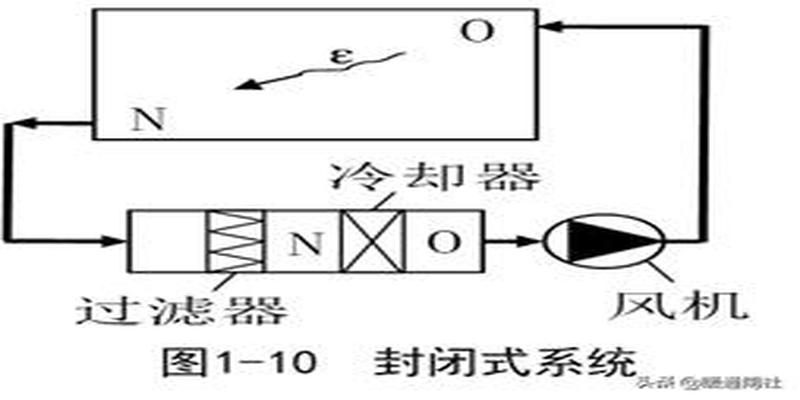

封闭式空调系统又称为循环式空调系统如图110所示它是指空调系统在运行过程中全部采用循环风的调节方式
2直流式系统
直流式空调系统又称为全新风空调系统是指系统在运行过程中全部采用新风作风源经处理达到送风状态参数后再送入空调房间内吸收室内空气的热湿负荷后又全部被排掉不用室内空气作为回风使用的空调系统如图111所示
3混合式系统
它所处理的空气部分来自室外部分来自空调房间这种系统既能满足卫生要求又经济合理是应用最广泛的一种系统如图112所示
4按使用目的分类
1舒适空调要求温度适宜环境舒适对温湿度的调节精度无严格要求用于住房办公室影剧院商场体育馆汽车船舶飞机等
2工艺空调对温度有一定的调节精度要求另外空气的洁净度也要有较高的要求用于电子器件生产车间精密仪器生产车间计算机房生物实验室等
5按送风速度分类
1高速系统主风道风速2030ms
2低速系统主风道风速12ms以下
中央空调系统的结构组成

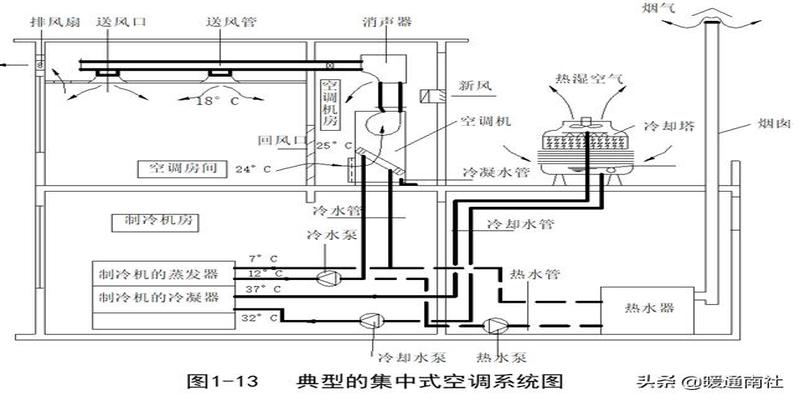

集中式空调系统由空气初中效过滤器与热湿处理设备风机过滤器加热器冷却器加湿器减湿器和制冷机组等组成空调箱空调机置于空调机房并用管道与空调室进风口的静压箱及箱内的高效过滤器连接组成的系统如图113所示
1中央空调系统的特点
1优点
1空气处理和制冷设备集中在机房内便于集中管理和调节热源和冷源都是集中的
2过渡季节可充分利用室外新风减少制冷机运行时间
3可以严格控制室内温度湿度和空气洁净度
4对空调系统可以采取有效的防震消声措施
5使用寿命长
6处理空气量大运行可靠便于管理和维修
2缺点
1机房面积大层高较高风管布置复杂占用建筑空间较多
安装工作量大施工周期较长
2对房间热湿负荷变化不一致或运行时间不一致的建筑物系统运行不经济
3风管系统各支路和风口的风量不易平衡各房间由风管连接不易防火
2中央空调系统的组成
1空气处理设备
2空气输送设备
3空气分配配置
除了上述三个主要部分外还有为空气处理服务的热源和热媒管道系统冷源和冷媒管道系统以及自动控制和自动检测系统等
中央空调的风机盘管
风机盘管机组图114由风机风机电动机盘管空气过滤器凝水盘和箱体等部件构成
2风机盘管的分类
1风机盘管机组按结构形式分类

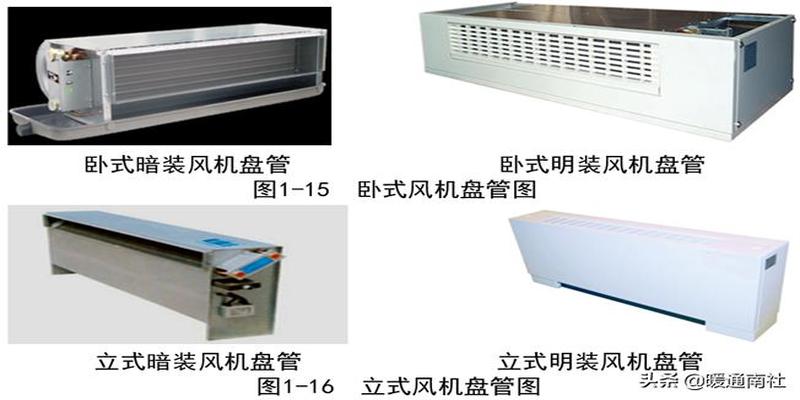

卧式W如图115所示一般要与建筑物结构协调暗装在建筑结构内部出风口一般向下或左右偏斜
立式L如图116所示暗装时可安装在窗台下出风口向上或向前明装时可放在室内任何适宜位置上出风口向上向前或向斜上方均可
2风机盘管机组按安装形式分类
明装直接摆放在空调房间内暗装安装在建筑结构的顶棚中
3风机盘管机组按进水方向分类
左进水风机盘管的入水口在左侧右进水风机盘管的入水口在右侧
4风机盘管机组按调节方式分类风量调节
3风机盘管空调的新风系统

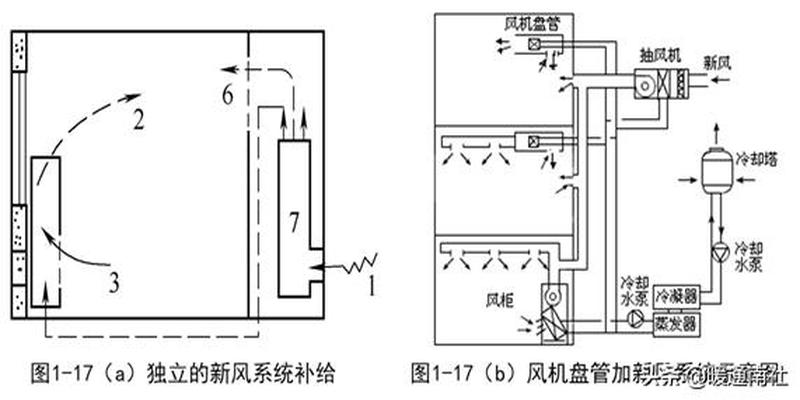

风机盘管空调系统采用独立的新风系统供给新风是把来自室外的新风经过处理后通过送风管道送入各个空调房间使新风也负担一部分空调负荷其方式如图117a和b所示
空调水系统的分类及典型形式

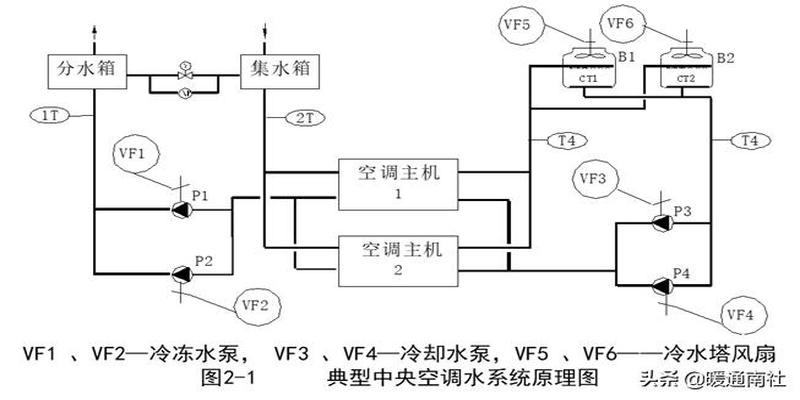

空调水系统可分为冷媒水系统冷却水系统冷却塔和水泵典型中央空调水系统原理如图21所示
1冷媒水系统的分类与组成
1开式系统和闭式系统
2同程系统和异程系统

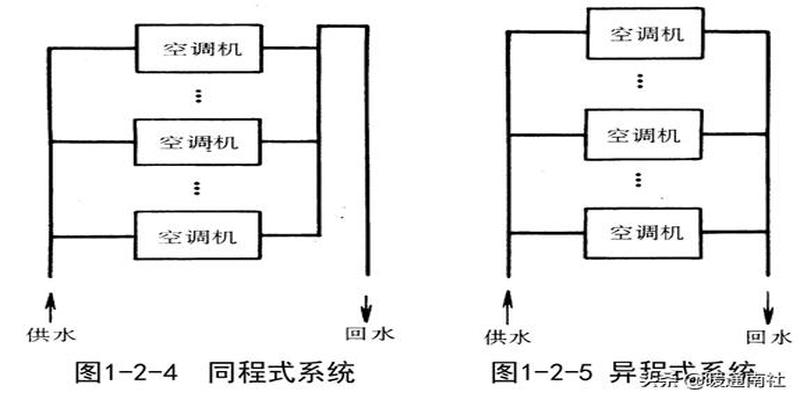

同程系统中各并联环路中水的流量基本相等即各环路的管路总长基本相等反之即为异程式系统如图24和图25所示
3定流量系统和变流量系统
按系统的循环水流量的特性划分可分为定流量系统和变流量系统

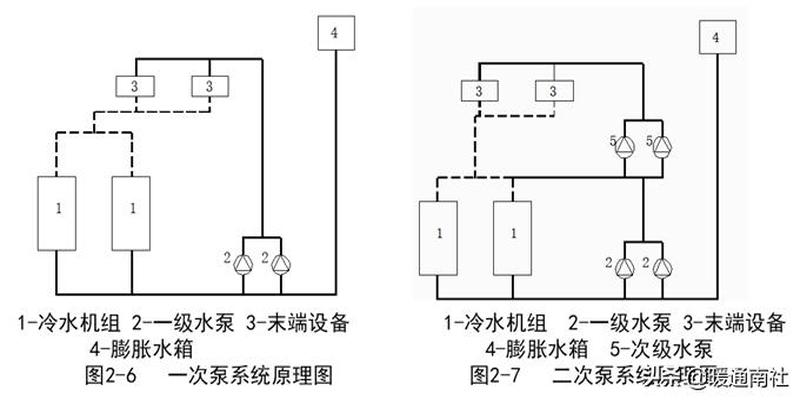

4一次泵系统和二次泵系统

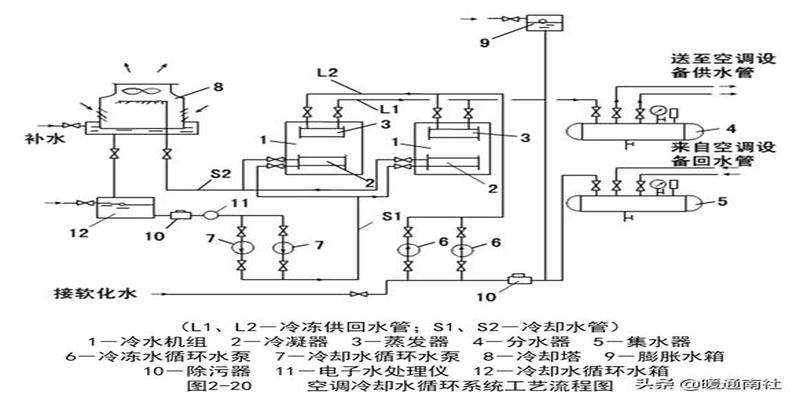

2冷却水系统的分类与组成
冷却水系统的水源地表水地下水海水和自来水
空调水系统的管材与管件
1空调水系统的管材
1各类管材的用途特点连接及规格
2管径的表示管径应以mm为单位

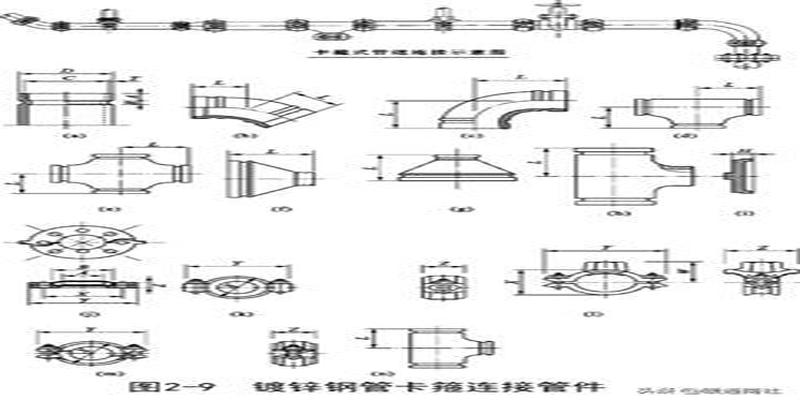

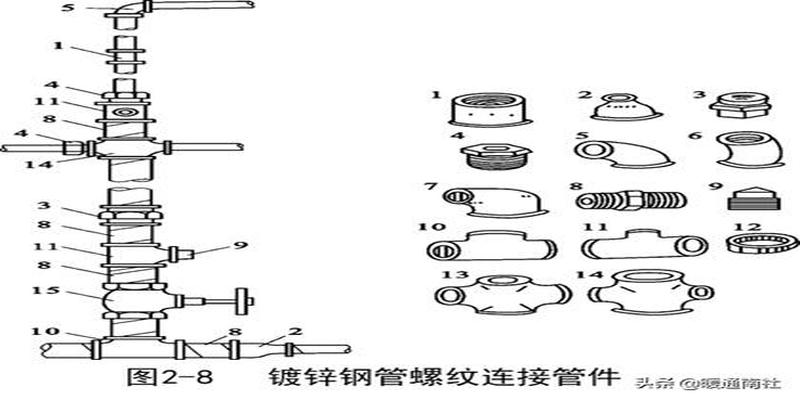

3管件
管件是指在管道系统中起连接变径转向分支等作用的零件又称管道配件
2附件
给水管道的附件具有调节和控制水量或水压的作用
1控制附件
2阀门的型号
阀门的型号由七部分表示
第一部分阀门的类别用汉语拼音字母表示
第二部分驱动方式用一位阿拉伯数字表示对于手轮手柄扳手等直接传动的阀门可省略需用其他传动方式的阀门
第三部分连接形式用一位阿拉伯数字表示
第四部分结构形式用一位阿拉伯数字表示
第五部分密封圈或衬里材料用汉语拼音字母表示
第六部分公称压力用短线与第五部分隔开
第七部分阀体材料用汉语拼音字母表示工作压力小于或等于15696kPa的灰铸铁阀门或工作压力大于或等于24525kPa的碳钢阀门可省略

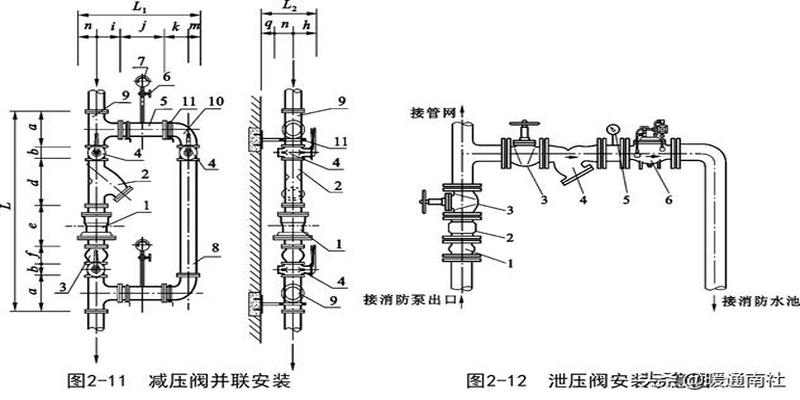

3几种典型阀门应用

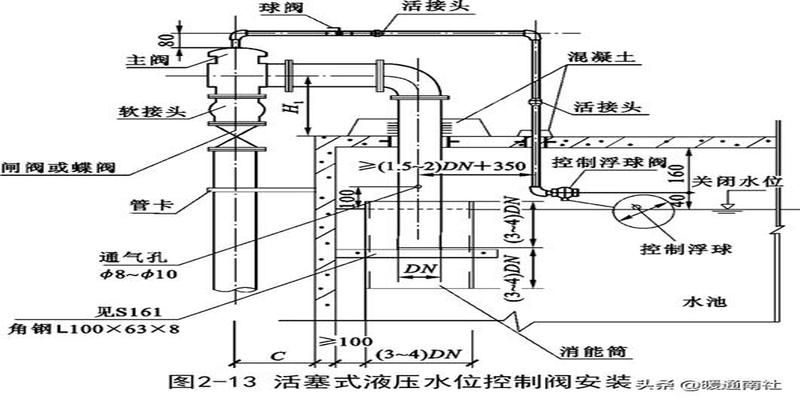

闸阀截止阀止回阀蝶阀减压阀泄压阀安全阀排气阀液压水位控制阀
冷却塔
1冷却塔的概述
2冷却塔按不同的分类方式分成不同的类型
1按空气与水接触的方式可分成湿式冷却塔和干式冷却塔以及二者结合的干湿式冷却塔
2按通风方式分为自然通风冷却塔和机械通风冷却塔
3按水和空气的流动方向可分为逆流式冷却塔和横流式冷却塔两种
空调水系统的施工
1给水管道布置
建筑给水管的布置应根据建筑物的性质使用要求和用水设备等因素确定
布置原则
住宅小区室外给水管的布置要求
室内给水管的布置形式与要求
2给水管道敷设与安装
室内给水管可明设和暗设一般应根据建筑标准卫生标准和管道材质等因素确定
1明设2暗设
3防水措施给水管穿越楼板时应采取防水措施

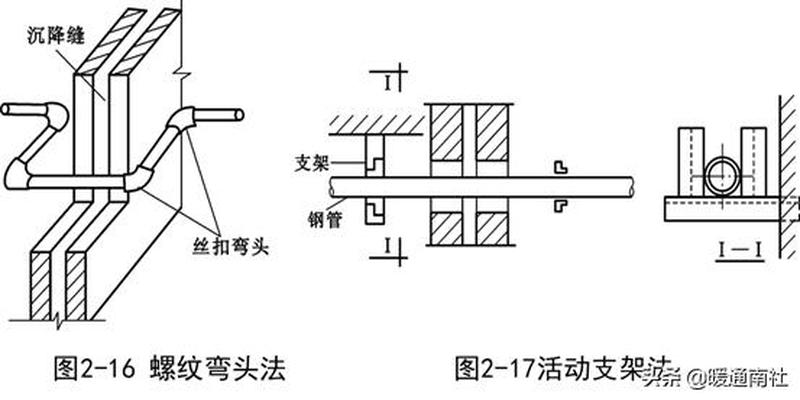

4孔洞预留和支吊架
引入管给水与采暖管道中的支吊架
对于给水采暖和热水系统的金属管道立管管卡安装应符合相关规定
空调水系统的压力试验
1空调机组水系统的压力试验步骤
2水压试验的步骤
中央空调风系统
中央空调风系统的主要部件
1风管
1风管的材料
2风管的规格尺寸
3空调管道的保温
2风机盘管的种类

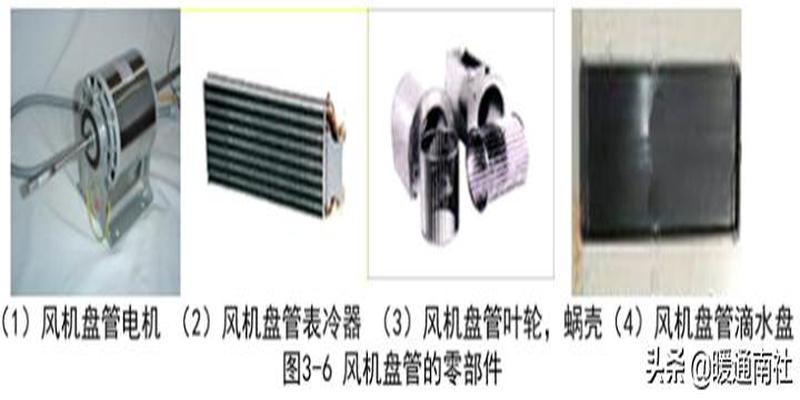

3风机盘管的零部件
4空调末端设备的零部件
中央空调风系统的基础知识
全空气空调系统通常根据房间送风参数的需求将空气在空气处理装置中进行处理之后通过风道输送到房间中又称集中空调系统全空气系统是完全由空气来负担房间内的冷负荷热负荷或湿负荷的系统空气处理设备通常集中设在专门的空调机房内一般包括冷却加热加湿过滤风机等设备
1风系统的结构组成
中央空调风系统由送风机回风机风道系统风口以及风量调节阀防火阀排污阀消声器风机减振器等配件组成
1送风系统
2风口结构
2排风系统
1机械通风的排风系统一般组成如图313所示
2屋顶通风机排风

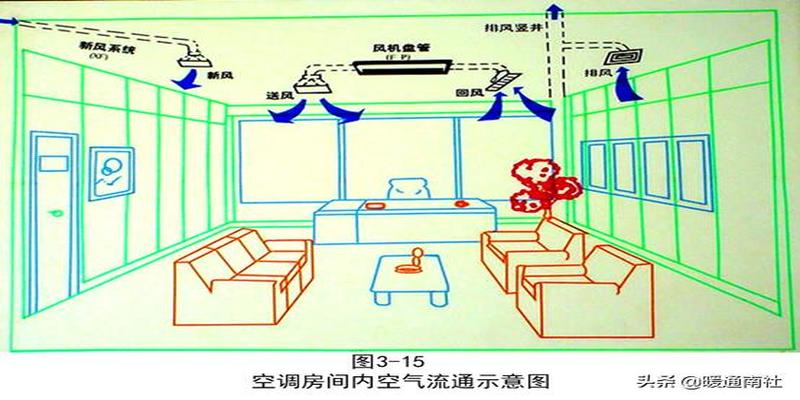

3风机盘管新风系统
1风机盘管
风机盘管是一种将风机和表面式热盘管组装在一起的装置
2新风机组内部结构
新风机组只是为室内提供经过处理后的室外新风其内部结构包括新风口过滤网表冷器风机送风口供水管回水管凝水管
2空调房间的冷热湿负荷风量的确定
1室内温湿度标准
根据空调所服务的对象不同可分为
1舒适性空调室内温湿度标准
夏季温度2428相对湿度4065风速不应大于03ms
冬季温度1822相对湿度4060风速不应大于02ms
2工艺性空调室内温湿度标准
2空调房间的冷湿负荷
3空调系统风量的测定与调整
中央空调通风系统清洗规范
1清洗施工范围和内容
1清洗施工范围中央空调系统的风道机组风盘风口等
2清洗实施内容
2施工计划
1组织结构图321
2主要施工机具
3施工方法与技术措施

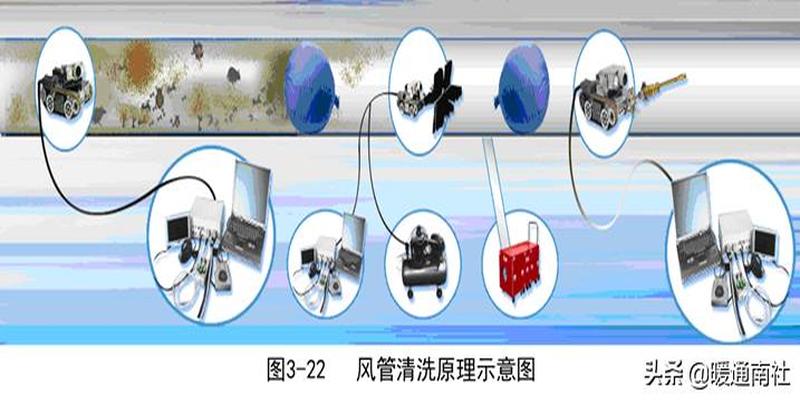

1风管清洗原理示意图322
2施工前准备和检查程序如图323所示
3清洗工作流程图图324

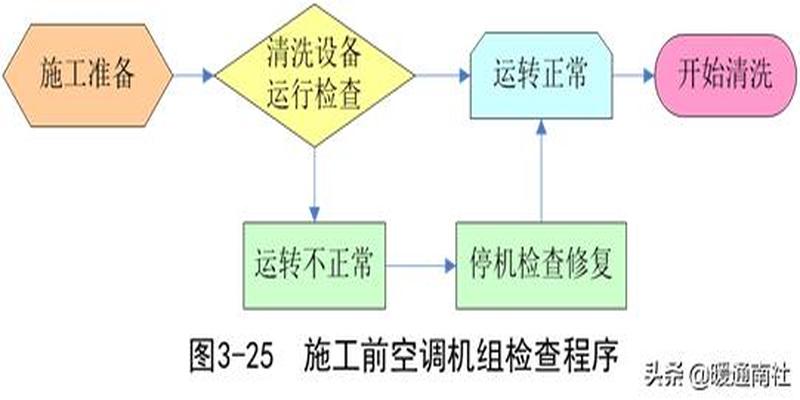

1施工前空调机组检查程序图325

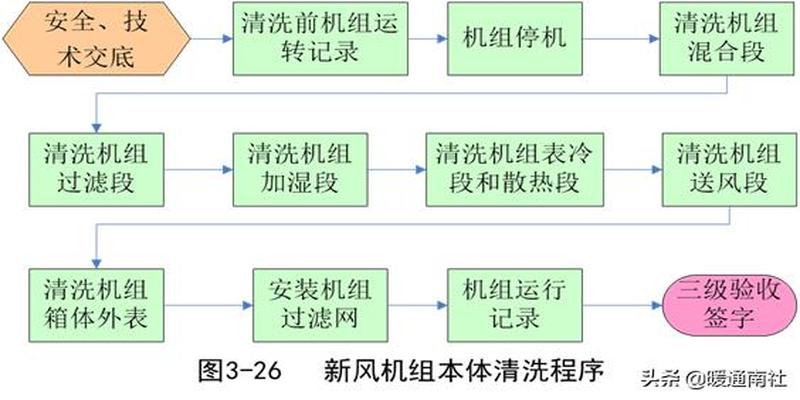

2新风机组本体清洗程序图326

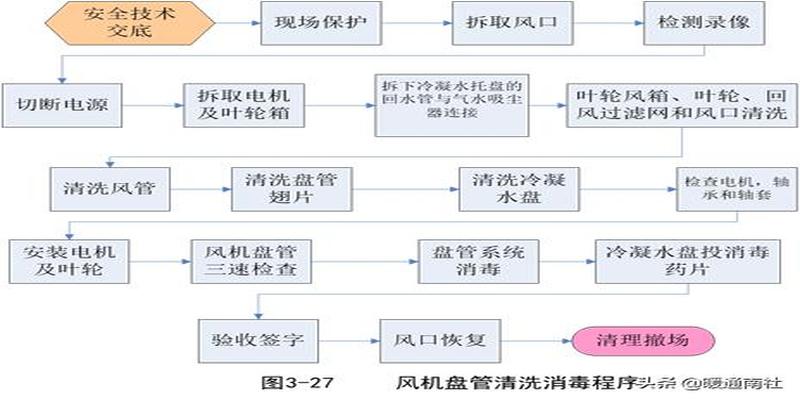

3风机盘管清洗消毒程序图327

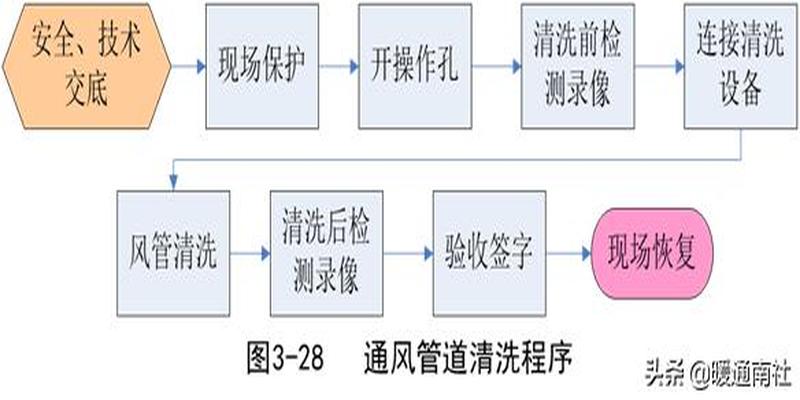

4通风管道清洗程序图328
5清洗后检查程序图329
4清洗的技术要求
1风管清洗
采用专用机械清洗设备清除所有通风管道内的可视物风管的清洗工作应该分段分区域进行在风管清洗工作段与非工作段之间进行清洗的风管与其连通的室内区域之间应该采取有效隔离空气措施
2部件清洗
3消毒处理
4污染物控制
使用干湿球温度计测量相对湿度
1查表式干湿球温度计
2转盘式干湿球温度计
中央空调制冷系统
中央空调系统由冷热源系统和空气调节系统组成
1中央空调制冷原理

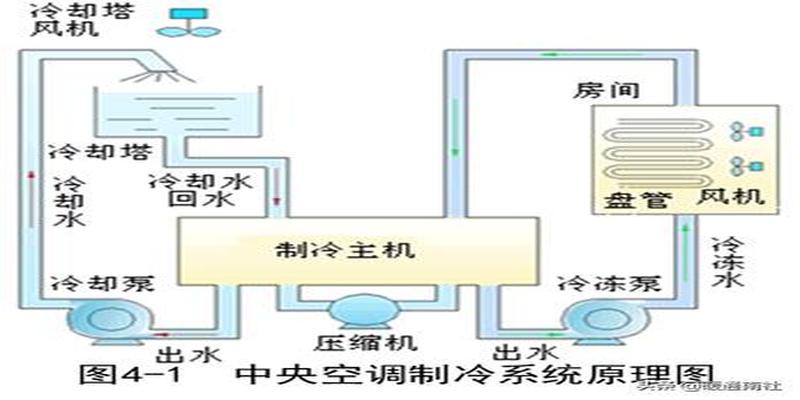

中央空调制冷系统主要由制冷机冷却水循环系统冷冻水循环系统风机盘管系统和散热水塔组成其系统结构如图41所示
2中央空调制冷系统的选择
中央空调制冷技术属于普通制冷范围主要是采用液体气化制冷法主要是利用液体气化过程要吸收比潜热而且液体压力不同其沸点也不同压力越低沸点越低根据不同的制冷方式制冷系统也不经相同
因此中央空调制冷系统的选择应根据负荷大小能源提供方式便利程度等多种客观条件决定
中央空调启动运行与调试
空调系统的测试与调整统称为调试这是保证空调工程质量实现空调功能不可缺少的重要环节
由于空调系统的性质和控制精度不同所以调试的项目和要求也有所不同调试项目和程序有以下几个方面
1空调系统电气设备与线路的检查测试
2空调设备单机空载试运行
3空调设备的空载联合试运转
4空调设备带生产负荷的综合效能调试
中央空调运行工作情况与运行参数检测
1空调与通风系统功能检测
2热源和热交换系统功能检测
3中央管理工作站与操作分站功能检测
中央空调控制方式
目前国内的中央空调系统由于缺乏先进的技术手段支持基本上都采用传统的定流量中央空调控制方式即空调冷冻水流量冷却水流量和冷却塔风机风量都是恒定的当然还有其他更节能的中央空调控制方式
1定流量中央空调控制方式
2通用变频器PID中央空调控制方式
3中央空调节电器控制
